带肩薄壁型自由指定型D尺寸p6 类别：衬套

产品简介：晋升泰专注数控车床加工,自动车床加工CNC加工,车铣复合精密零件，专业生产各类精密零件，涉及车削、冷镦、冲压等领域，集设计、研发、制造、销售为一体。专业稳定的技术、生产和品质团队，为客户提供高难度、新材料，耐腐蚀、耐高温等产品解决方案，实现进口精密零件完美替代，成...

在线咨询咨询热线：400-0755-965

咨询客服，我们快速为您报价，或者提供技术支持！

请按照选型步骤①-④选择型式和参数后进行订购。

订货举例：型式（①Type.②D)-③P-④L

BSUFPKRY7-P3.6-L3

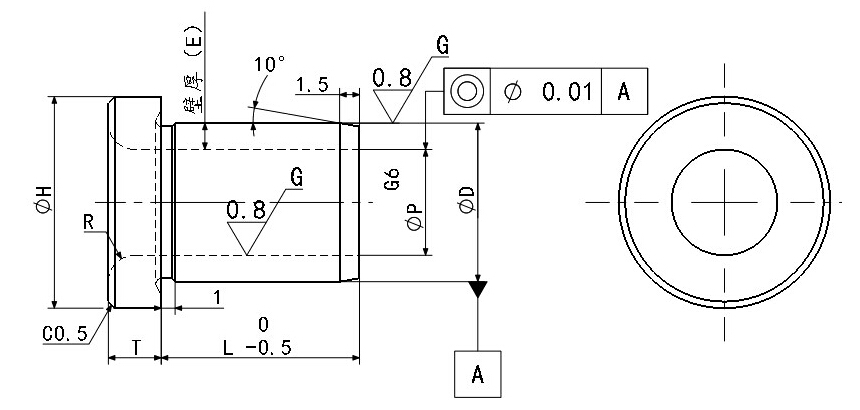

型式		D	D容差P		P 指定单位0.01mm	L 指定单位0.1mm	壁厚（E）	R	H	T
Type		D	D公差（p6）	D公差（m6）	P 指定单位0.01mm	L 指定单位0.1mm	壁厚（E）	R	H	T
D尺寸p6 BSUFPKRY BSUFPKR BSUFPKRN BSUFPCR	D尺寸m6 BSUFMKRY BSUFMKR BSUFMKRN BSUFMCR	7	+0.024 +0.015	+0.015 +0.006	3.51～5.00	3.0～6.0	1.00～1.74	0.5	11	2.5
		8			4.51～6.00	3.0～10.0	1.00～1.74	0.5	12	3
		9			4.51～6.50	3.0～10.0	1.25～2.24	0.5	13.5	3
		10			6.51～8.00	3.0～15.0	1.00～1.74	0.5	14	3
		11	+0.029 +0.018	+0.018 +0.007	8.00～9.00		1.00～1.50	0.5	15	3
		12			8.51～9.00		1.50～1.74	0.5	16	4
		13			8.51～10.00	5.0～35.0	1.50～2.24	0.5	17	4
		14			9.00～11.00		1.50～2.50	0.5	18	4
		15			10.51～12.00		1.50～2.24	0.5	19	4
		17			10.51～13.00		2.00～3.24	1.0	21	5
		18			12.51～14.00		2.00～2.74	1.0	22	5
		20	+0.035 +0.022	+0.021 +0.008	13.51～15.00		2.50～3.24	1.0	26	5
		22			13.51～17.00		2.50～4.24	1.0	26	5
		25			15.51～19.00		3.00～4.74	1.0	30	5
		26			16.51～20.00		3.00～4.74	1.0	30	5
		30			20.51～24.00		3.00～4.74	1.5	35	6
		35	+0.042 +0.026	+0.025 +0.009	25.01～29.00	5.0～50.0	3.00～4.99	1.5	40	6

P≤3.59时，L+T≤Px2.5 P≥3.6时，L+T≤Px3.0
