铰链销带肩扣环固定型L尺寸指定型 类别:圆柱销

产品简介:晋升泰专注数控车床加工,自动车床加工CNC加工,车铣复合精密零件,专业生产各类精密零件,涉及车削、冷镦、冲压等领域,集设计、研发、制造、销售为一体。专业稳定的技术、生产和品质团队,为客户提供高难度、新材料,耐腐蚀、耐高温等产品解决方案,实现进口精密零件完美替代,成...

在线咨询咨询热线:400-0755-965

咨询客服,我们快速为您报价,或者提供技术支持!

产品介绍

· 请按照选型步骤①-③选择型式和参数后进行订购。

订货举例:型式(①Type.②D)-③L

AHITHRYF3-L5

Type

相当材质

硬度

表面处理

附件

L尺寸固定型

L尺寸指定型

AHITHRY

AHITHRYF

S45C

40~45HRC

四氧化三铁保护膜

1个扣环

弹簧钢

AHISS

AHISSF

SUS304

/

/

SUS304

AHICHR

AHICHRF

SUS440C

45~50HRC

·

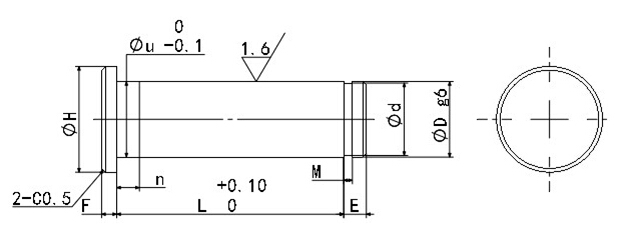

Type

D公差(g6)

L
指定单位0.1mm

M

E

(u)

n)

d

F

H

附属扣环



容差



容差

形状

JIS公称规格*


AHITHRYF
AHISSF
AHICHRF

3

-0.002
-0.008

5.0~50.0

0.5

+0.05
+0.00

2

2.9

1.5
以下

2

+0.06
+0.00

1.5

5.5

E型

d2

4

-0.004
-0.012

d3

5

10.0~60.0

0.7

+0.1
+0.0

3.9

3

6.5

d4

6

10.0~100.0

4.9

4

+0.075
+0.000

8

d5

8

-0.005
-0.014

5.8

5

9

d5

0.9

3

7.8

7

+0.09
+0.00

2

12

C型

d7

10

15.0~100.0

1.15

+0.14
+0.00

9.8

9.6

-0.00
-0.09

14

d10

12

-0.006
-0.017

15

20.0~100.0

11.8

11.5

-0.00
-0.11

3

17

d12

16

20.0~100.0

14.8

14.3

20

d15

20

-0.007
-0.020

15.8

15.2

21

d16

25

1.35

19.8

19

-0.00
-0.21

4

26

d20

24.8

23.9

31

d25

·
