悬臂销嵌入外螺纹安装内螺纹型标准型螺纹长度指定型 类别:圆柱销

产品简介:晋升泰专注数控车床加工,自动车床加工CNC加工,车铣复合精密零件,专业生产各类精密零件,涉及车削、冷镦、冲压等领域,集设计、研发、制造、销售为一体。专业稳定的技术、生产和品质团队,为客户提供高难度、新材料,耐腐蚀、耐高温等产品解决方案,实现进口精密零件完美替代,成...

在线咨询咨询热线:400-0755-965

咨询客服,我们快速为您报价,或者提供技术支持!

产品介绍

请按照选型步骤①-⑦选择型式和参数后进行订购。

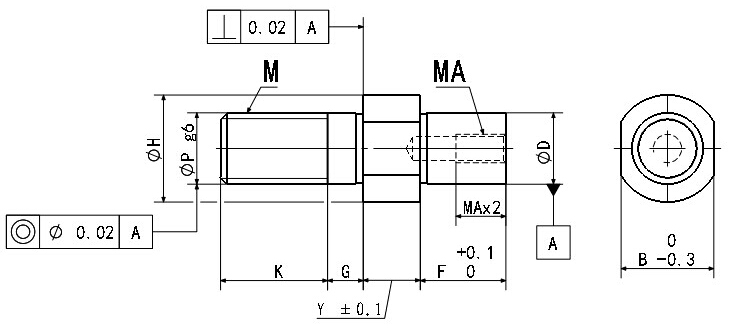

订货举例:型式(①Type.②D)-③Y-④F-⑤G-⑥K-⑦MA

AXGS10-Y25-F18-G8-K10-MA6


螺纹长度固定型 螺纹长度指定型 材质 表面处理
AXGTY AXGFTY S45C 四氧化三铁保护膜
AXGTN AXGFTN 无电解镀镍
AXGS AXGFS SUS303 -

Y≥17时,扳手槽为15,Y<17时,扳手槽铣穿                       ! MA及Y.F的尺寸请参阅表1后指定。
型号 D(g6) 指定单位1mm MA粗牙螺纹
选择
P(g6) M
粗牙螺纹
H W
Y F G K
螺纹长度固定型
AXGTY
6 -0.004
-0.012
2~60 5~100 5~10 6~12 3 6 M6 10 8
AXGTN 8 -0.005
-0.014
8~16 4 8 M8 12 10
AXGS 10 10~20 4、5、6 10 M10 15 13
螺纹长度指定型 12 -0.006
-0.017
10~120 5~15 12~24 5、6、8 12 M12 17 14
AXGFTY
AXGFTN
AXGFS
15 6、8、10 20 17

表1
MA Y+F
M3 Y+F≥11.5
M4 Y+F≥14.0
M5 Y+F≥16.2
M6 Y+F≥18.5
M8 Y+F≥23.5
M10 Y+F≥28.5
