圆形支柱两端外螺纹带扳手槽型 类别:支柱类

产品简介:晋升泰专注数控车床加工,自动车床加工CNC加工,车铣复合精密零件,专业生产各类精密零件,涉及车削、冷镦、冲压等领域,集设计、研发、制造、销售为一体。专业稳定的技术、生产和品质团队,为客户提供高难度、新材料,耐腐蚀、耐高温等产品解决方案,实现进口精密零件完美替代,成...

在线咨询咨询热线:400-0755-965

咨询客服,我们快速为您报价,或者提供技术支持!

产品介绍

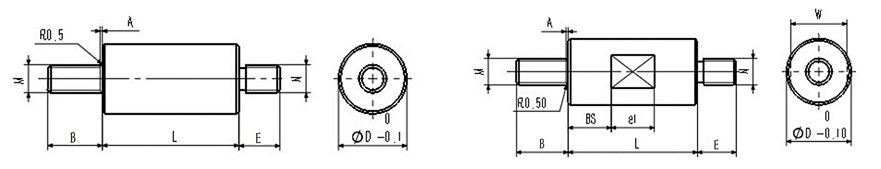

请按照选型步骤①-⑧选择型式和参数后进行订购。


订货举例:型式(①Type.②D)-③L-④B-⑤E-⑥BS-⑦M-⑧N


SENS6-L15-B5-E5-BS1-M3-N4

Type 材质 表面处理
带扳手槽 不带扳手槽
SENS SEBS SUS303 /
SENQN SEBQN 1215环保铁 无电解镀镍
SENH SEBH H59 /

BS≤L-e1         L-BS≤NX3时,必须满足W-N≥2  L≥Nx3+2
带扳手槽 不带扳手槽 D L
指定单位1mm
B
指定单位1mm
E
指定单位1mm
BS
指定单位1mm
粗牙螺纹
M  选择  N 选择
W e1 A
SENS
SENQN
SENH
SEBS
SEBQN
SEBH
6 15~50 5~10 5~10 0~42 3、4   5 8 1
8 20~150 8~30 8~20 0~142    4、5 7 1.6
10 20~350 8~45 8~20 0~342    4、5、6 8 2
12 25~400 10~50 10~30 0~390       5、6、8 10 10 2.5
15 30~400 12~50 12~30 0~390          6、8、10 13 3
20 40~400 15~60 15~40 0~390          6、8、10、12 17 3.5
