圆形支柱两端内螺纹不带扳手槽型 类别:支柱类

产品简介:晋升泰专注数控车床加工,自动车床加工CNC加工,车铣复合精密零件,专业生产各类精密零件,涉及车削、冷镦、冲压等领域,集设计、研发、制造、销售为一体。专业稳定的技术、生产和品质团队,为客户提供高难度、新材料,耐腐蚀、耐高温等产品解决方案,实现进口精密零件完美替代,成...

在线咨询咨询热线:400-0755-965

咨询客服,我们快速为您报价,或者提供技术支持!

产品介绍

请按照选型步骤①-⑥选择型式和参数后进行订购。

订货举例:型式(①Type.②D)-③L-④BS-⑤M-⑥N

SEZS6-L15-M3-N4


Type 材质 表面处理
带扳手槽 不带扳手槽
SEWS SEZS SUS303 /
SEWQN SEZQN 1215环保铁 无电解镀镍
SEWH SEZH H59 /

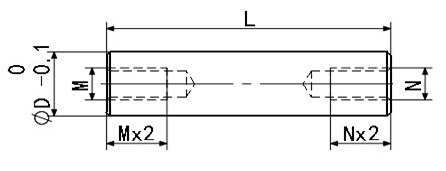

L≥MX2+NX2          BS≤L-e1
BS≤Mx3时,必须满足W-M≥2。另外 L-BS≤NX3时,必须满足W-N≥2
带扳手槽 不带手槽 L≥MX2+NX2   BS≤L-e1 BS≤Mx3时,必须满足W-M≥2。另外 L-BS≤NX3时,必须满足W-N≥2
SEWS
SEWQN
SEWH
SEZS
SEZQN
SEZH
D L
指定单位1mm
BS
指定单位1mm
粗牙螺纹
M 选择  N 选择
W e1
6 15~50 0~42 3、4 5 8
8 15~150 0~142 3、4、5 7
10 20~350 0~342 4、5、6 8
12 25~400 0~390 5、6、8 10 10
15 30~400 0~390 6、8、10 13
20 40~400 0~390 6、8、10、12 17
