导向轴一端内螺纹型带扳手槽型类别：导向轴

产品简介：晋升泰专注数控车床加工,自动车床加工CNC加工,车铣复合精密零件，专业生产各类精密零件，涉及车削、冷镦、冲压等领域，集设计、研发、制造、销售为一体。专业稳定的技术、生产和品质团队，为客户提供高难度、新材料，耐腐蚀、耐高温等产品解决方案，实现进口精密零件完美替代，成...

在线咨询咨询热线：400-0755-965

咨询客服，我们快速为您报价，或者提供技术支持！

产品介绍

暂未有详细信息

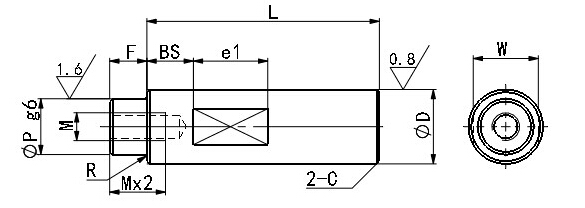

请按照选型步骤①-⑤选择型式和参数后进行订购。

订货举例：型式（①Type.②D)-③L-④M-⑤BS

PBCCR6-L25-M3-BS10

Type	材质	硬度		表面处理
带扳手槽型

PBCCR	SUS440C	SUS440C 高频淬火53HRC~~		/

PBCCRG	SUS440C			镀硬铬镀层硬度HV750~ 镀层厚度3μm以上

Type	D(g6)		L 指定单位1mm		M 粗牙螺纹选择		扳手槽尺寸			C
带扳手槽型							BS	W	e1
PBCCR PBCCRG	6	-0.004 -0.012	20~600		3		BS=指定单位1mm !BS+e1≤L ！BS≥0	5	8	0.5
	8	-0.005 -0.014	20~800		3、4、5			7
	10				3、4、5、6			8
	12	-0.006 -0.017	20~1000		4、5、6、8			10	10
	13		25~1000		4、5、6、8			11
	15				4、5、6、8、10			13
	16		30~1200		4、5、6、8、10			14
	20	-0.007 -0.020			4、5、6、8、10、12			17		1.0

Mx2.5+4≥L时、螺纹底孔可能会贯通
