导向轴两端台阶型内螺纹带扳手槽型 类别：导向轴

产品简介：晋升泰专注数控车床加工,自动车床加工CNC加工,车铣复合精密零件，专业生产各类精密零件，涉及车削、冷镦、冲压等领域，集设计、研发、制造、销售为一体。专业稳定的技术、生产和品质团队，为客户提供高难度、新材料，耐腐蚀、耐高温等产品解决方案，实现进口精密零件完美替代，成...

在线咨询咨询热线：400-0755-965

咨询客服，我们快速为您报价，或者提供技术支持！

产品介绍



  • 暂未有详细信息
  • 请按照选型步骤①-⑧选择型式和参数后进行订购。

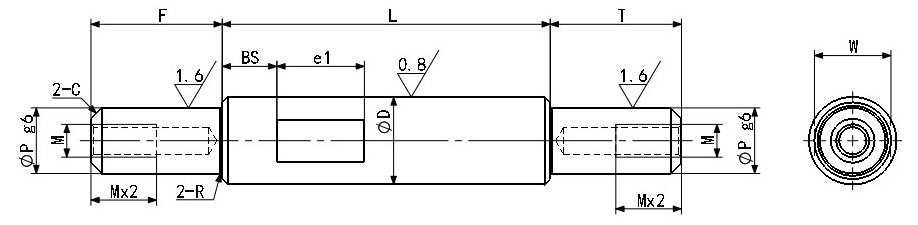

    订货举例：型式（①Type.②D)-③L-④T-⑤P-⑥M-⑦E-⑧BS

    PDFCR8-L25-T25-P6-M3-E20-BS10

    Type 材质 硬度 表面处理
    PDFCR SUS440C
    SUS440C  高频淬火53HRC~~     		/
    PDFCRG SUS440C 镀硬铬
    镀层硬度HV750~
    镀层厚度3μm以上

    Type D（g6） L指定单位1mm M
    （粗牙螺纹）     		扳手槽尺寸 R C (Y)
    Max.
      L T.E P BS W e1
    PDFCR
    PDFCRG     		8 -0.005
    -0.014     		25~796 2≤E≤Px4

    2≤T≤Px4     		6 3 BS=指定单位1mm
    ！BS+e1≤L
    ！BS≥0     		7 8 0.3以下 0.5 800
    10 6~8 3、4、5 8 800
    12 -0.006
    -0.017     		25~996 6~10 3、4、5、6 10 10 1000
    13 6~11 3、4、5、6、8 11 1000
    15 6~13 3、4、5、6、8、10 13 1000
    16 25~1196 6~14 3、4、5、6、8、10 14 1200
    20 -0.007
    -0.020     		8~17 4、5、6、8、10、12 17 1.0 1200

    ！两端台阶内螺纹型！P尺寸必须满足M+3≤P。   ！（Mx2.5+4)x2≥（Y）时，螺纹底孔可能会贯通。
