导向轴两端内螺纹型标准型类别：导向轴

产品简介：晋升泰专注数控车床加工,自动车床加工CNC加工,车铣复合精密零件，专业生产各类精密零件，涉及车削、冷镦、冲压等领域，集设计、研发、制造、销售为一体。专业稳定的技术、生产和品质团队，为客户提供高难度、新材料，耐腐蚀、耐高温等产品解决方案，实现进口精密零件完美替代，成...

在线咨询咨询热线：400-0755-965

咨询客服，我们快速为您报价，或者提供技术支持！

产品介绍

暂未有详细信息

请按照选型步骤①-⑤选择型式和参数后进行订购。

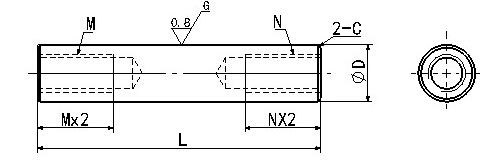

订货举例：型式（①Type.②D)-③L-④M-⑤N

PESCR6-L25-M3-N3

Type	材质	硬度		表面处理

PESCR	SUS440C	SUS440C 高频淬火53HRC~~		/

PESCRG	SUS440C			镀硬铬镀层硬度HV750~ 镀层厚度3μm以上

Type	D(g6)		L指定单位1mm		M、N粗牙螺纹选择		C

PESCR PESCRG	4	-0.004 -0.012	25~200		2		0.2
	5		25~300		2.6、3
	6				3		0.5
	8	-0.005 -0.014			3、4、5
	10		25~350		3、4、5、6
	12	-0.006 -0.017			4、5、6、8
	13				4、5、6、8
	15				4、5、6、8、10
	16				4、5、6、8、10
	20	-0.007 -0.020	30~450		4、5、6、8、10、12		1

！全长L必须满足Mx2+Nx2≤L. ！Mx2.5+4+Nx2.5+4≥L时，螺纹底孔可能会贯通。另外，较大直径的螺纹孔有效长度为优先。此时L须满足L≥Mx2.5+4+N或者L≥Nx2.5+4+M
