导向轴一端外螺纹一端内螺纹型带扳手槽型类别：导向轴

产品简介：晋升泰专注数控车床加工,自动车床加工CNC加工,车铣复合精密零件，专业生产各类精密零件，涉及车削、冷镦、冲压等领域，集设计、研发、制造、销售为一体。专业稳定的技术、生产和品质团队，为客户提供高难度、新材料，耐腐蚀、耐高温等产品解决方案，实现进口精密零件完美替代，成...

在线咨询咨询热线：400-0755-965

咨询客服，我们快速为您报价，或者提供技术支持！

请按照选型步骤①-⑧选择型式和参数后进行订购。

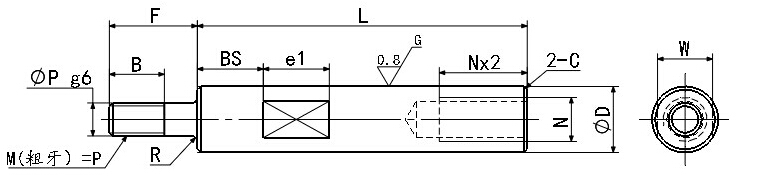

订货举例：型式（①Type.②D)-③L-④F-⑤B-⑥M-⑦N-⑧BS

PWPCR8-L15-F5-B2-M3-N3-BS1

Type	D（g6）		L指定单位1mm			M（粗牙）	N（粗牙）	扳手槽尺寸			R	C	(Y) Max.
带扳手槽型			L	F	B			BS	W	e1
PWPCR PWPCRG	6	-0.004	25~598	2≤F≤Px5	（P≤6时） B≤F-2 （P=8或10时） B≤F-3 （P≥12时） B≤F-5 （无螺纹时） B=0 ！B≥螺距x3	3、4、5、6	3	BS=指定单位1mm ！BS+e1≤L ！BS≥0	5	8	0.3	0.5	600
	8	-0.005 -0.014	25~798			3、4、5、6、8	3、4、5		7				800
	10					4、5、6、8、10	3、4、5、6		8				800
	12	-0.006 -0.017	25~998			5、6、8、10、12	4、5、6、8		10	10			1000
	13					5、6、8、10、12	4、5、6、8		11				1000
	15					5、6、8、10、12	4、5、6、8、10		13				1000
	16		25~1198			5、6、8、10、12、16	4、5、6、8、10		14			1.0	1200
	20	-0.007 -0.020				6、8、10、12、16、20	4、5、6、8、10、12		17				1200
！D=P时，请指定B尺寸为F=B.但由于L尺寸、F尺寸优先加工，因此产品的B尺寸变为F-（螺距x2).！全长L必须满足NX3≤L
