定位销大头锥角型外螺纹型多棱型类别：定位销

产品简介：晋升泰专注数控车床加工,自动车床加工CNC加工,车铣复合精密零件，专业生产各类精密零件，涉及车削、冷镦、冲压等领域，集设计、研发、制造、销售为一体。专业稳定的技术、生产和品质团队，为客户提供高难度、新材料，耐腐蚀、耐高温等产品解决方案，实现进口精密零件完美替代，成...

在线咨询咨询热线：400-0755-965

咨询客服，我们快速为您报价，或者提供技术支持！

产品介绍

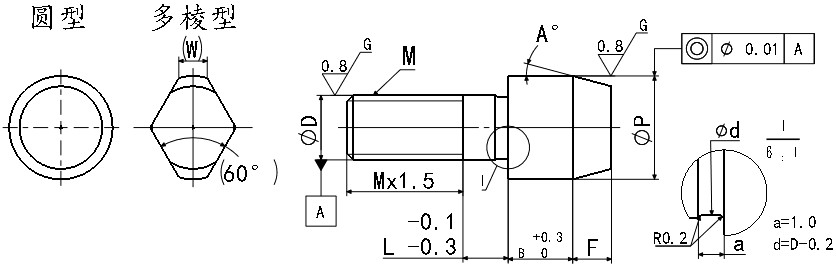

请按照选型步骤①-⑨选择型式和参数后进行订购。

订货举例：型式（①Type.②D公差.③P公差.④D）-⑤P-⑥L-⑦B-⑧F-⑨A

JANKHRMP3-P5-L3-B3-F1-A15

JAMKHRGH3-P5-L3-B3-F1-A15

Type		相当材质	表面处理	硬度
圆型	多棱型	相当材质	表面处理	硬度
JANKR	JAMKR	SKS3	/	58-61HRC
JANKRG	JAMKRG	SKS3	镀硬铬	58-61HRC/镀层硬度750HV
JANCR	JAMCR	SUS440C	/	53HRC
JANS	JAMS	SUS303	/	/

P、F、A 满足条件
P-2.FtanA≥0.73（P处前端最小φ0.73）
参考：tan15°≈0.267 tan30°≈0.577 tan45°=1 tan60°≈1.732

Type		D 公差选择	P 公差选择	D	P 指定单位0.01mm	L 指定单位1mm	B 指定单位0.1mm	F 指定单位0.1mm	A 选择	M 粗牙螺纹	（W）
圆型	多棱型
JANKR JANKRG JANCR JANS	JAMKR JAMKRG JAMCR JAMS	M P G H	M P G H S	3	3.50~6.00	2~8	2.0~10.0	0.5~10.0	15 30 45 60	M3	1.5
				4	4.50~7.00	3~10				M4	1.8
				5	5.50~8.00					M5	2.2
				6	6.50~10.00		2.0~12.0			M6	3
				8	9.00~13.00	5~10	2.0~15.0			M8	3.5
				10	11.00~15.00	5~15	3.0~20.0			M10	4
				12	13.00~18.00	8~15				M12	5
				16	17.00~25.00	8~20	5.0~20.0			M16	7
				20	22.00~30.00	10~20				M20	9

D或P	D、P公差选择
	M	P	G	H	S
	m6	p6	g6	h7	/
2.00-3.00	+0.008 +0.002	+0.012 +0.006	-0.002 -0.008	0 -0.010	0 -0.01
3.01-6.00	+0.012 +0.004	+0.02 +0.012	-0.004 -0.012	0 -0.012
6.01-10.00	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	0 -0.015
10.01-18.00	+0.018	+0.029	-0.006	0
18.01-30.00	+0.021	+0.021	-0.007	0
