厚型压纹旋钮台阶型内螺纹型类别：压纹旋钮

产品简介：晋升泰专注数控车床加工,自动车床加工CNC加工,车铣复合精密零件，专业生产各类精密零件，涉及车削、冷镦、冲压等领域，集设计、研发、制造、销售为一体。专业稳定的技术、生产和品质团队，为客户提供高难度、新材料，耐腐蚀、耐高温等产品解决方案，实现进口精密零件完美替代，成...

在线咨询咨询热线：400-0755-965

咨询客服，我们快速为您报价，或者提供技术支持！

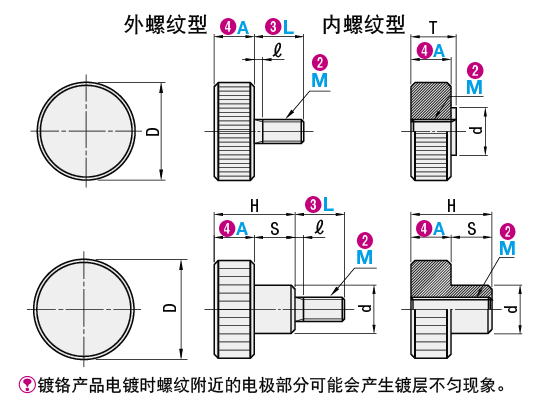

请按照选型步骤①-④选择型式和参数后进行订购。

订货举例：型式（①Type.②M)-③L-④E

NTBQP3-L10-E5

标准型

台阶型

！镀铬产品电镀时螺纹附件的电极部分可能会产生镀层不匀现象

型式		M 粗牙螺纹	L 指定单位1mm	E 选择	D	d	T	S	h
型号
NTBQP NTBS NTBQY NTDQP NTDS NTDQY	NTAQP NTAS NTAQY NTCQP NTCS NTCQY	3	6~10	5	12	6	5.5	5	1
				6			6.5
				8			9
				12			13.5
		4	6~16	7	16	8	7.5	6	1.2
				9			10.5
				11			12
				17			18.5
		5	10~20	8	20	10	9	7.5	1,4
				10			11
				12			13
				26			29.5
		6	10~30	10	24	12	11	10	1.5
				13			14
				15			16
				25			26.5
		8	16~30	12	30	16	14	12	2
				15			17
				30			31.5
		10	20~40	16	36	20	18	15	2.5
				20			22
				40			41.5
